Description

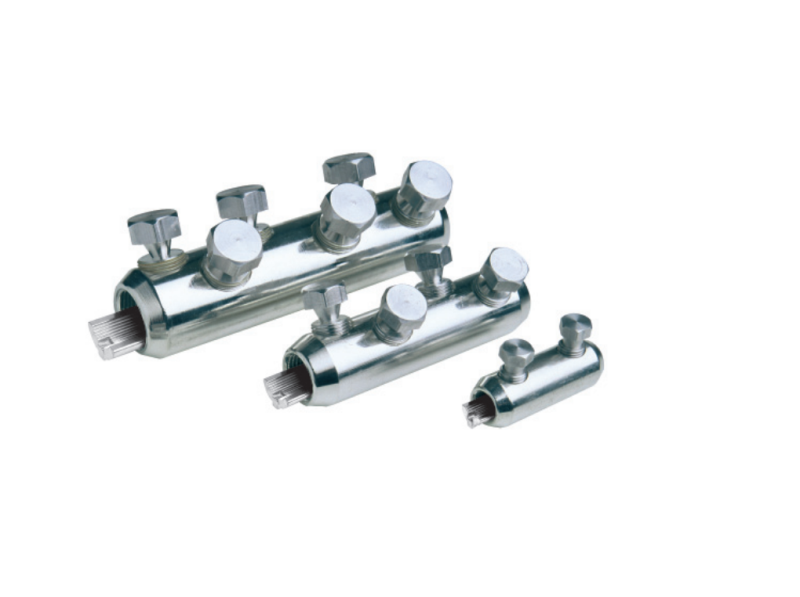

Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSMB-35/150
Tip: BSMB vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 2
Područje korištenja vodiča:
Al okrugli višežični: 35-150 mm² (promjer vodiča: 6.8 – 15 mm), Al okrugli 1-žični: 35-150 mm² (promjer vodiča: 6.5 – 14 mm), Al sektorski višežični: 50-95 mm² (150 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 35-150 mm² (promjer vodiča: 6.6 – 15 mm), Cu okrugli 1-žični: 35-50 mm² (promjer vodiča: 6.5 – 8 mm), Cu sektorski višežični: 50-95 mm² (150 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće

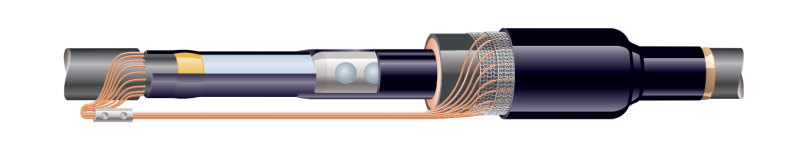

Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
– čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure

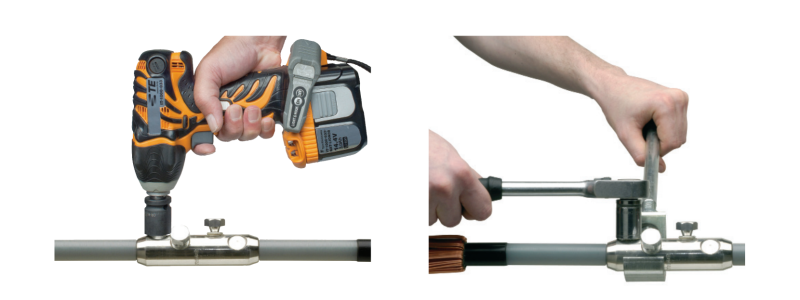

– imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2

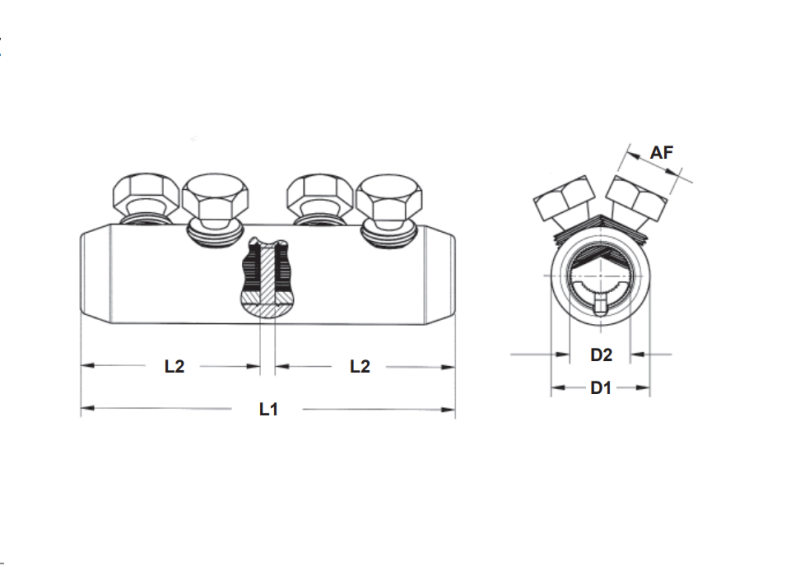

Dimenzije [mm]: L1= 80, L2= 35, D1= 28, D2= 15.8
Pakiranje: 1 kom
Tehničke specifikacije - KABELSKE SPOJNICE VIJČANE BSM-BSMB
