Opis
Energetski kabel s XLPE izolacijom i PE plaštem s uzdužnom vodonepropusnom izvedbom električne zaštite
Tip: NA2XS(F)2Y (EAXeCWB)
Stara oznaka: XHE-49-A
Primjena:
– distributivni kabel u gradskim i ruralnim mrežama, u trafostanicama, sklopnim blokovima, u elektranama i industrijskim pogonima
– za polaganje u zemlju, kanale, vlažne terene, na konzole gdje se ne očekuju mehanička oštećenja ni mehanička vlačna naprezanja

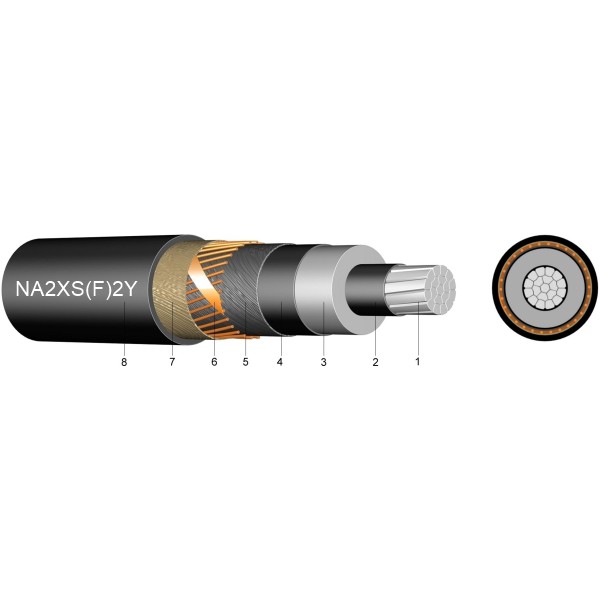

Konstrukcija:
1. Vodič: aluminijski vodič, višežični použen i zbijen
2. Ekran vodiča: poluvodljivi sloj na vodiču
3. Izolacija: XLPE (umreženi polietilen, duroplastični izolacijski materijal)
4. Ekran izolacije: poluvodljivi sloj na izolaciji
5. Separator: bubriva vrpca, poluvodljiva
6. Električna zaštita: od bakrenih žica i bakrene trake
7. Separator: bubriva vrpca
8. Vanjski plašt: PE-HD
Broj žila i presjek: 1 x 240,0 mm²
Presjek električne zaštite: 25 mm²
Boja plašta: crna
Boja žile: crna
Nominalni napon Uo/U [kV]: 20,8/36
Maksimalni radni napon u 3f sustavima [kV]: 41,5
Ispitni napon [kV]: 83
Standard: HRN HD 620 S2 part 10B-A
Vanjski promjer [mm]: 49
Masa kabela [kg/km]: 2450
Pakiranje: bubanj 500 m / 1000 m
Video prezentacija: primjer skidanja izolacije sa srednjenaponskog kabela
