Description
Oznaka: TKSO-P 4×1,5-10
Za presjeke vodiča: od 1,5 do 10 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.

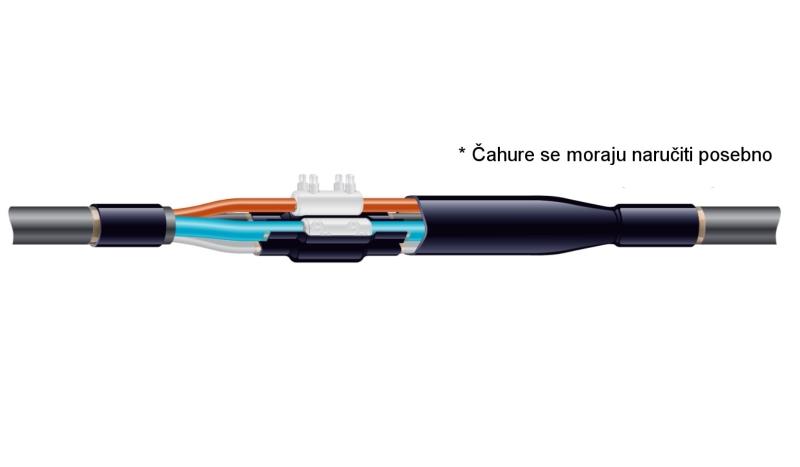

Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.

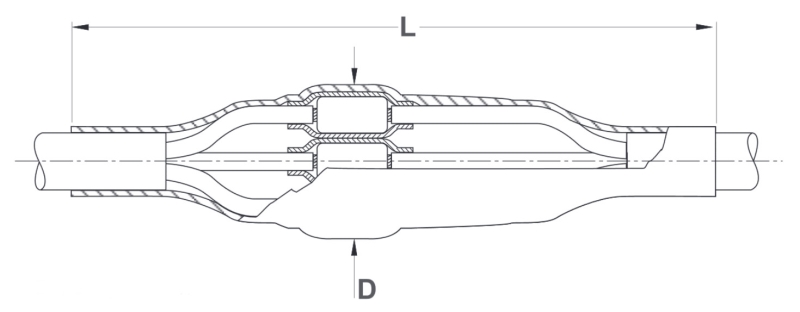

Dimenzije spojnice: L = 230 mm, D = 25 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 35 mm, promjer čahure = 8 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.
